Торгово-промышленная палата (Нижегородская область)

Компания «АРИС» взяла на себя:

1. Разработку технического решения
2. Акустическое моделирование и измерения
3. Поставку оборудования
4. Настройку аудиосистемы
5. Гарантийное обслуживание

Описание объекта:

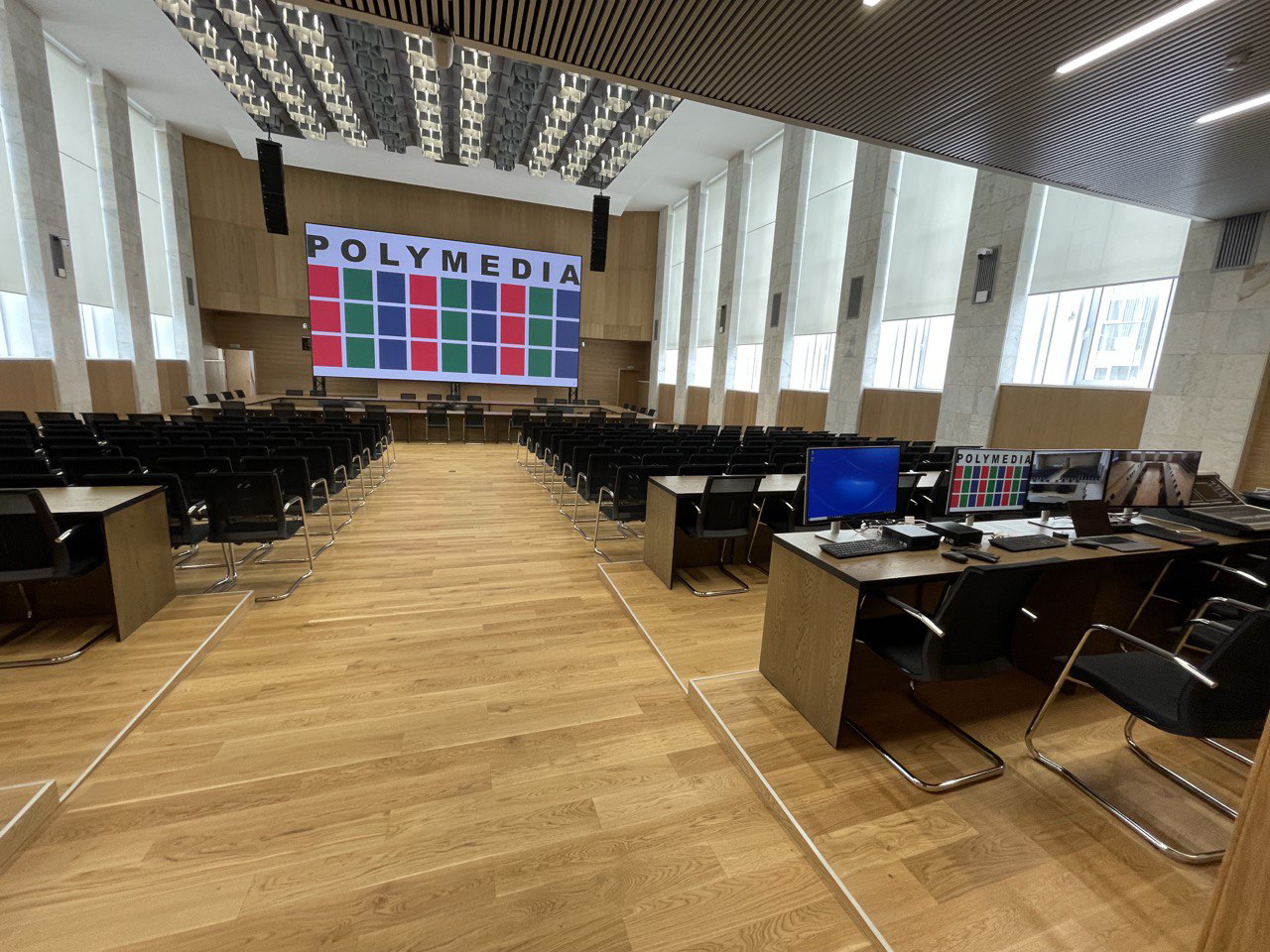

Конференц-зал администрации правительства Нижнего Новгорода предназначен для проведения мероприятий различного формата: конференции, дискуссии, совещания и выступления спикеров. Зал включает сцену, президиум и большую зону для слушателей. В пространстве также присутствует закрытый балкон, что потребовало особого подхода к проектированию звуковой системы.

Техническое задание:

Основной задачей проекта было оснащение конференц-зала современным звуковым оборудованием с высокой разборчивостью речи и равномерным распределением звука по всей аудитории, включая подбалконное пространство. Требовалась возможность гибкой настройки системы под различные сценарии использования, в том числе для видеоконференцсвязи (ВКС).

Основные сложности:

1. Акустические особенности помещения

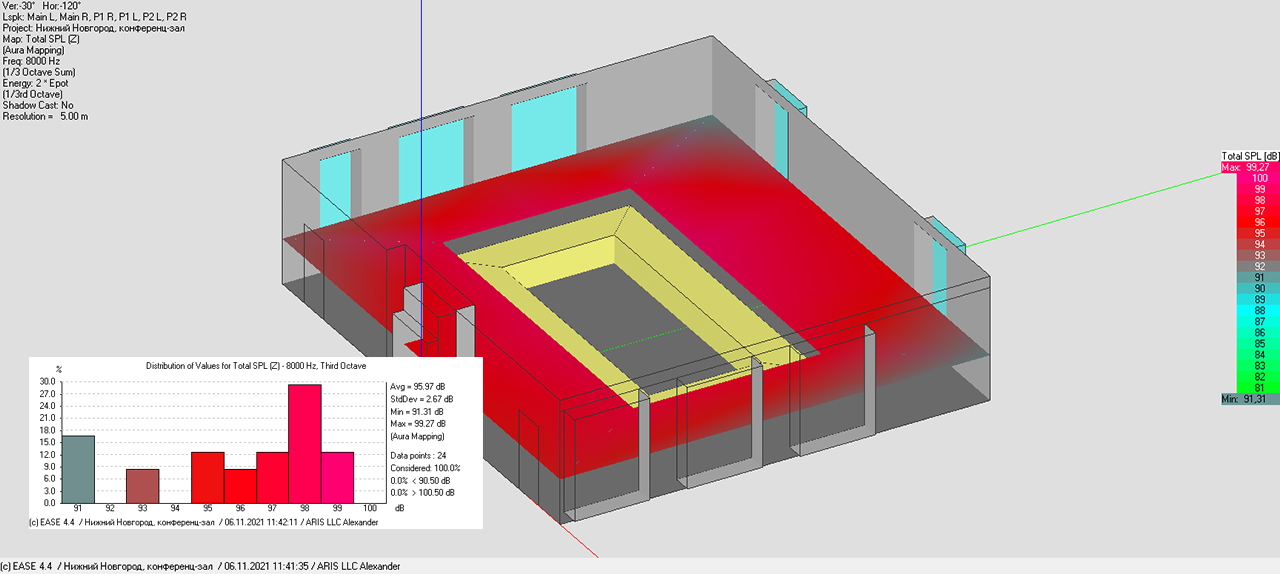

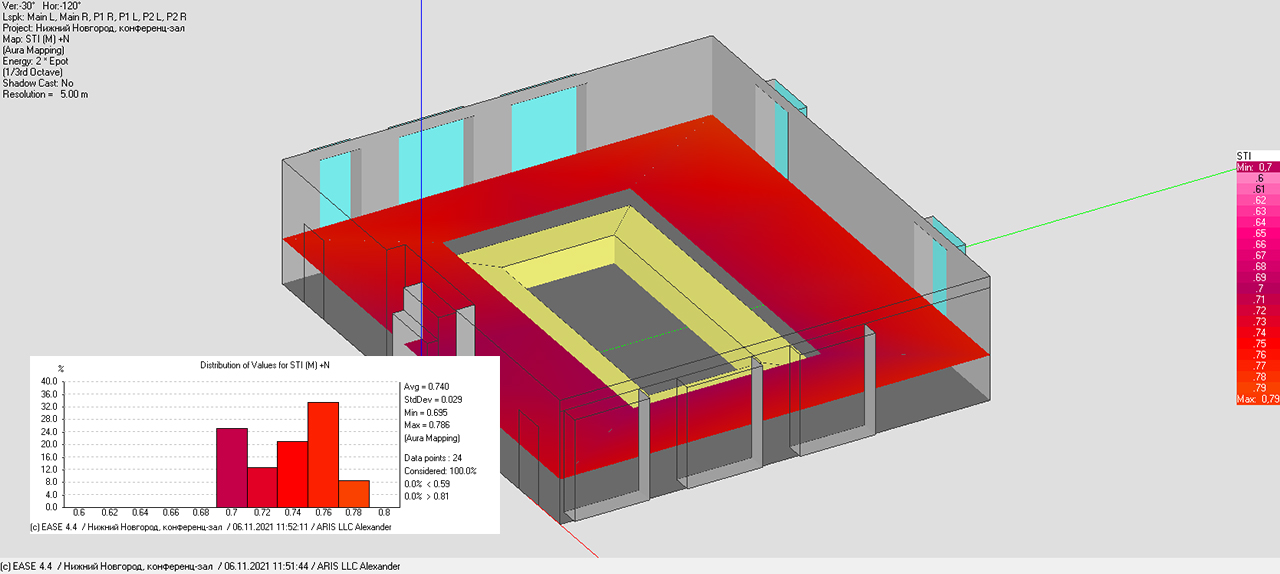

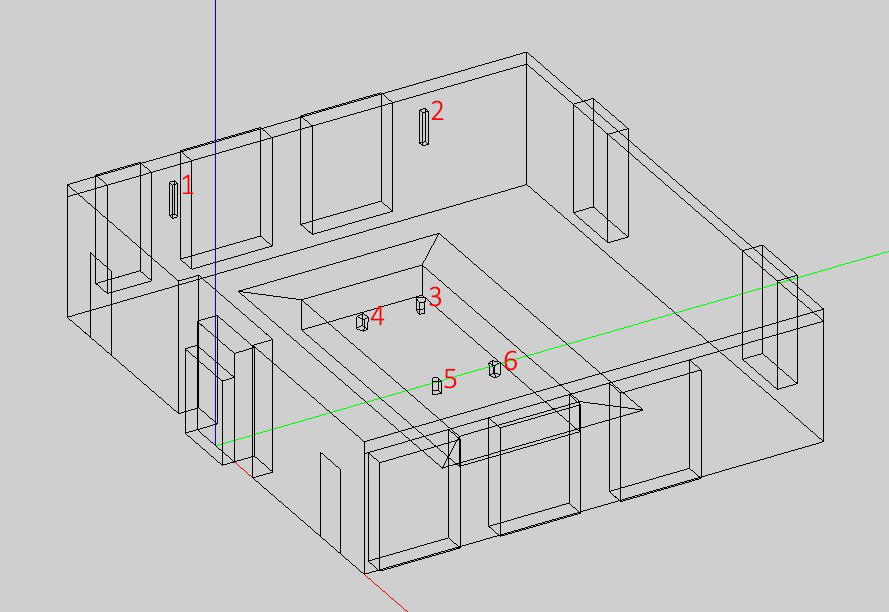

• Проведены измерения времени реверберации зала с последующим акустическим моделированием
• Разработаны рекомендации по применению акустических материалов в нужных зонах

2. Формат мероприятия

• Сценарии использования зала не были изначально определены (выступления со сцены или конференции за столом)

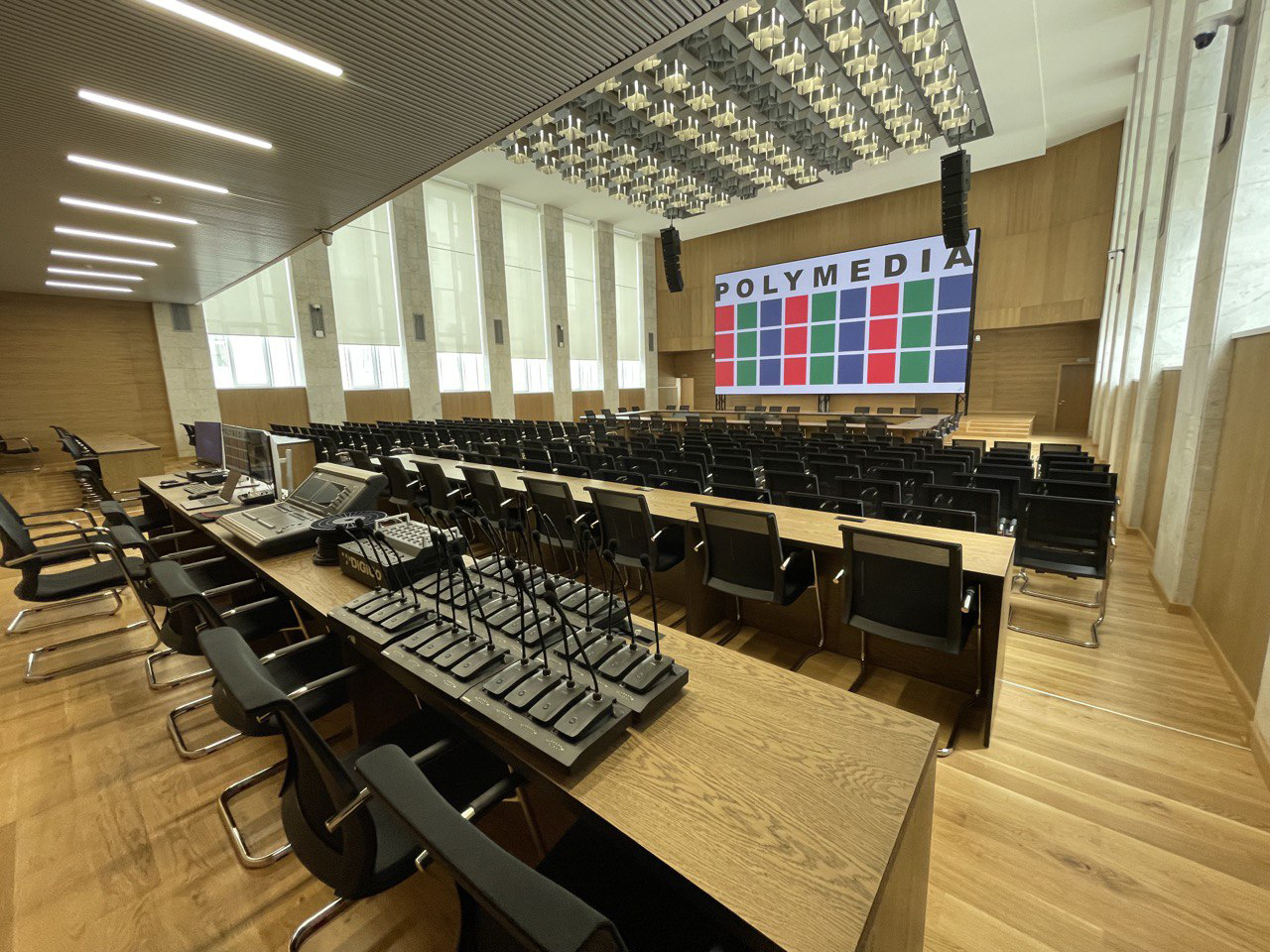

• Принято решение локально озвучить основной конференционный стол для равномерного звучания речи участников

3. Подбалконное пространство

• Из-за возможного появления звуковой тени внедрена система задержки на базе RCF Compact M 10

4. Интеграция с ВКС

• Настроена аудиосистема для обеспечения четкости звука при видеоконференциях

Концепция предложенного решения:

Для равномерного звукового покрытия зала использована система RCF:

1. Основная звуковая система: 10 x линейных массивов RCF HDL 28-A и 4 x активных подвесных сабвуфера HDL 36-AS, обеспечивающих равномерное звучание по всей аудитории;
2. Сценическое озвучивание: 4 x сценических монитора RCF NX 12-SMA и 2 x звуковые колонны RCF L 2406T W для обеспечения разборчивости звука;
3. Локальное озвучивание: 10 x RCF Compact M 05 серия для участников конференций за основным столом;
4. Линия задержки: 2 x RCF Compact M 10 серии для корректного звука в подбалконной зоне;
5. Усиление и управление: 2 x четырехканальных усилителя класса D – RCF DPS 604X, 7 x усилителей мощности класса H – RCF IPS 1700 и 1 x контроллер RCF RDNET CONTROL 2;

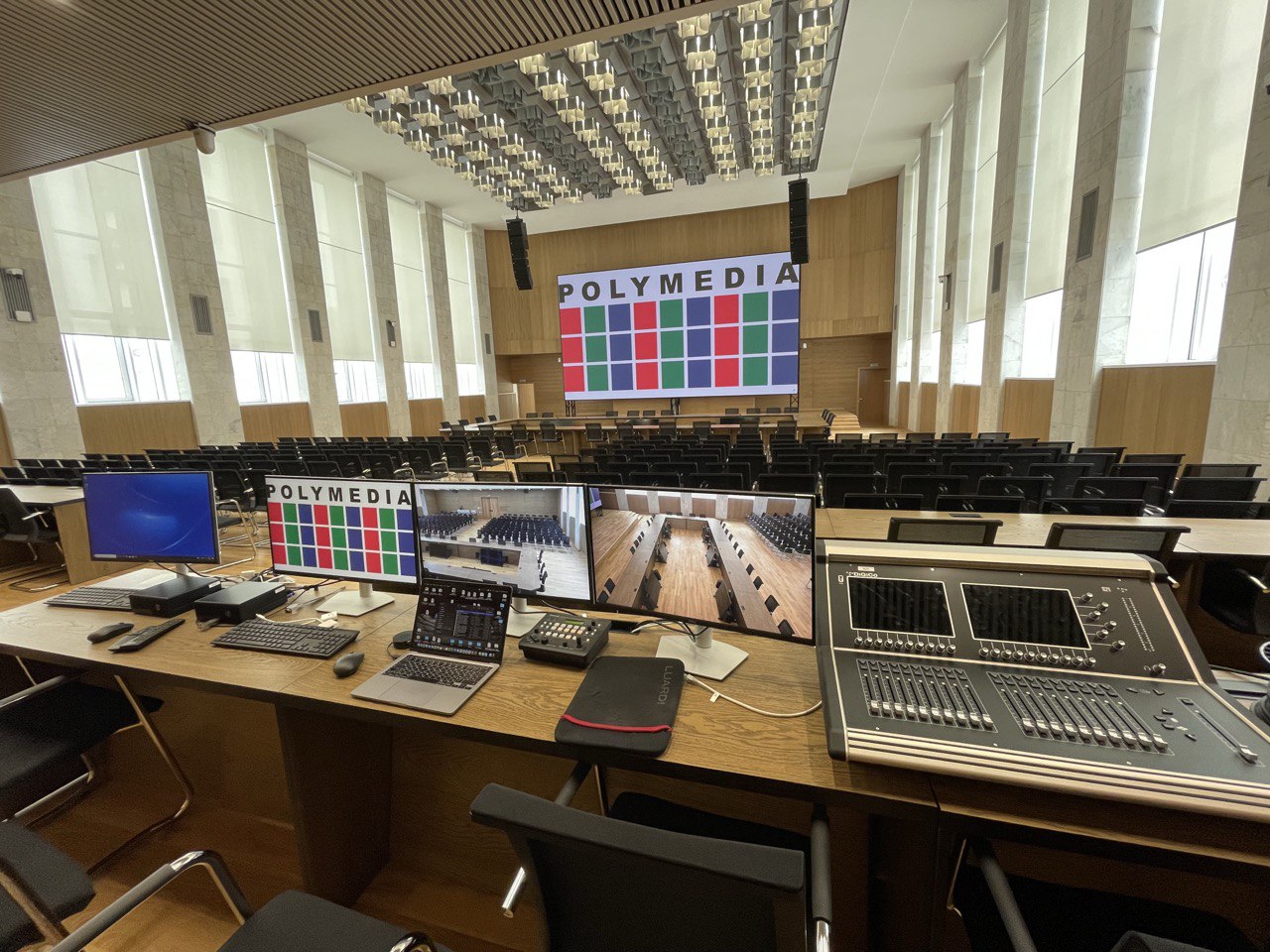

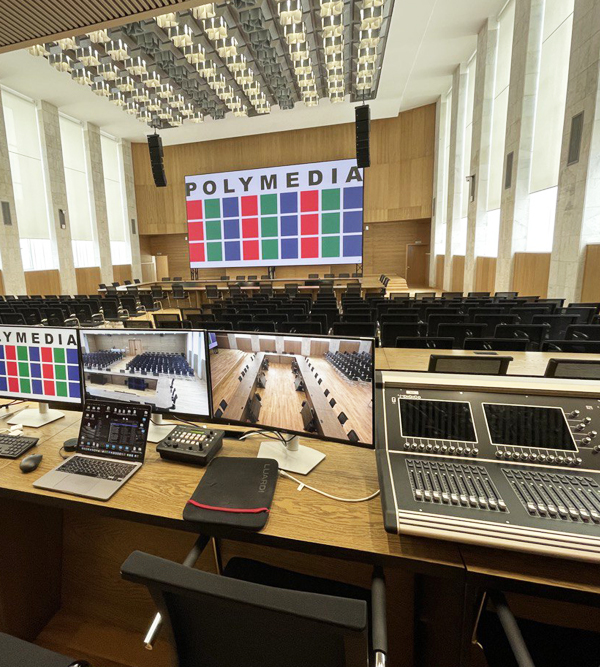

6. Аудио-Процессинг и маршрутизация: 1 x микшерная консоль DiGiCo S21, 1 x цифровой сервер Biamp Tesira SERVER-IO AVB и 1 x цифровая аудиоплатформа Biamp Tesira FORTE DAN CI.

Итог:

Проект был успешно реализован, обеспечив:

1. Высокую разборчивость речи во всех зонах зала
2. Гибкость использования звуковой системы в зависимости от сценария мероприятия
3. Качественную интеграцию с системами видеоконференцсвязи
4. Эстетически гармоничное встраивание акустики в интерьер помещения
